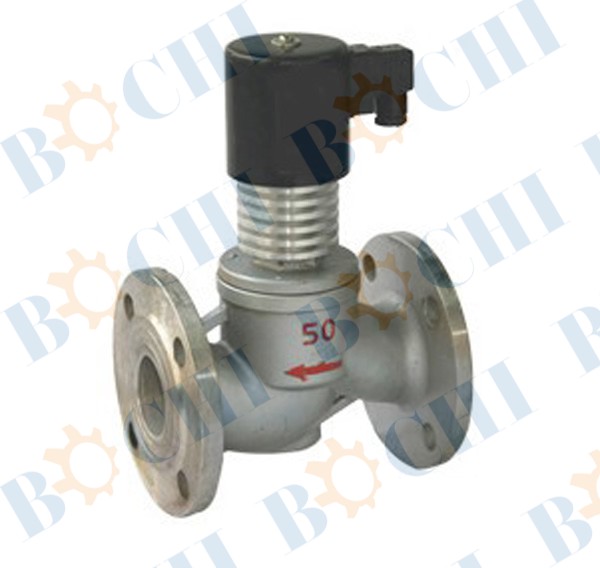

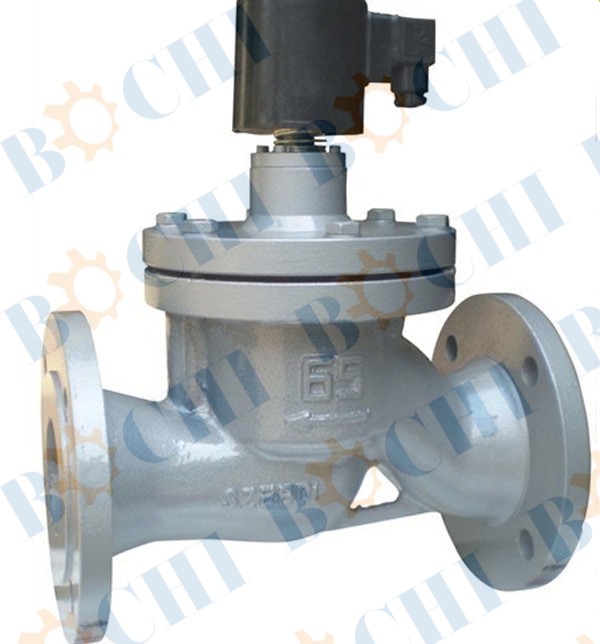

Steam solenoid valve

DN(mm)

Female connection

Flange connection

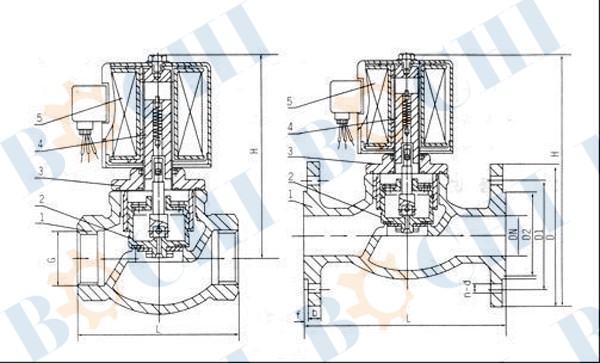

Dimension

Female

Dimension

Flange Connection Size(mm)

H(mm)

L(mm)

G(mm)

H(mm)

L(mm)

D(mm)

D1(mm)

D2(mm)

b(mm)

f(mm)

n-d(mm)

15

148

92

1/2

176

130

95

65

46

14

2

4-Ф14

20

148

92

3/4

181

150

105

75

56

16

2

4-Ф14

25

148

100

1

210

160

115

85

65

16

3

4-Ф14

32

182

120

1 1/4

221

180

140

100

76

18

3

4-Ф18

40

182

140

1 1/2

230

200

150

110

84

18

3

4-Ф18

50

182

162

2

252

230

165

125

99

20

3

4-Ф18

65

265

290

185

145

118

20

3

4-Ф18

80

276

310

200

160

132

20

3

8-Ф18

100

373

350

220

180

156

22

3

8-Ф18
