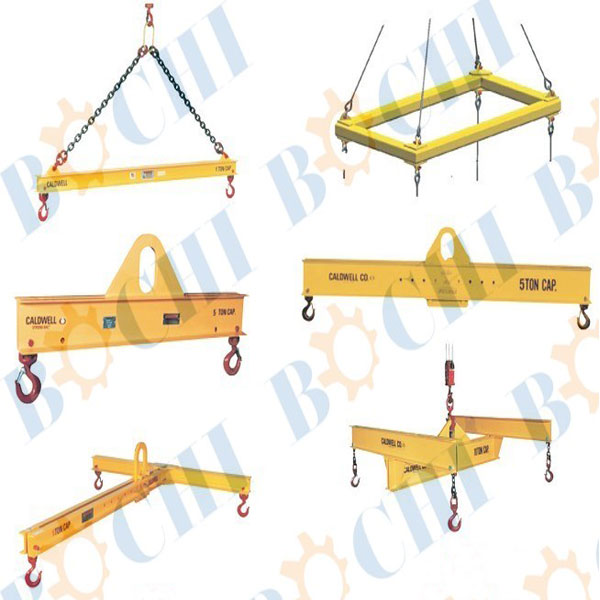

HLB CROSS GIRDERS

RATED LOAD RANGE

2-40 TON

GIRDERS BODY MATERIAL

HIGH QUALITY LOW CARBON ALLOY STRUCTURE STEEL

BEAM STRUCTURE

BOX TYPE &STREAMLINE SURFACE

PARTS

CLEVIS PIN WITH HEAD&EYE HOOKS（SHACKLE HOOK）

FUNCTION & CHARACTERISTICS

ACCORDING TO THE SUSPENDED MATERIAL'S SIZE ADJUST THE POSITION OF THE HOOK.

PRODUCT NUMBER

SPECIFIED LOAD
(t)

ADJUSABLE EXTENT
(m)

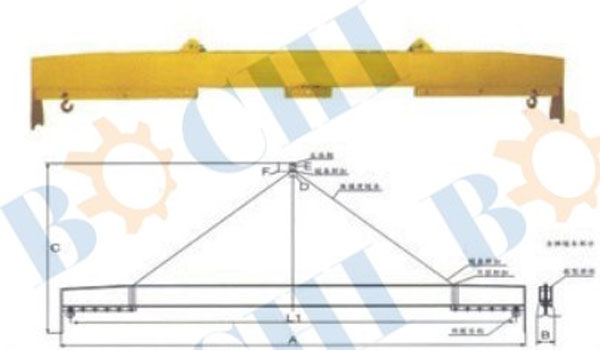

EFFECTIVE LENGTH
L1(m)

MAIN HOIST RINGS SIZE(mm)

EXTERNAL SIZE（mm）

D

E

F

A×B×C

BMMHDHLBG01

2

1-3

3

80

20

150

3180×160×1800

BMMHDHLBG02

3.2

3-5

5

90

24

160

5200×210×2100

BMMHDHLBG03

5

3-5

5

100

28

190

5300×240×2400

BMMHDHLBG04

8

6-8

8

110

32

200

8350×250×3800

BMMHDHLBG05

10

6-8

8

120

34

230

8350×280×3850

BMMHDHLBG06

12.5

6-8

8

135

38

250

8350×280×3900

BMMHDHLBG07

16

6-8

8

140

42

270

8350×300×4050

BMMHDHLBG08

20

6-8

8

160

46

310

8400×300×4150

BMMHDHLBG09

25

6-8

8

180

52

330

8460×380×4300

BMMHDHLBG10

32

6-8

8

180

56

330

10500×480×4550

BMMHDHLBG11

40

6-10

10

220

69

369

10500×480×4650
